阀门操作机构-蜗杆和锥齿轮操作机构
QDX3-S系列
适用于球阀、蝶阀和旋塞阀。


| 技术数据 | |||||||||
| 模型 | S6 | S7 | S8 | S9 | S10 | S12 | 向 | S14系列 | S15 |
| 比 | 456:1 | 551:1 | 583:1 | 682:1 | 737:1 | 1920:1 | 2407:1 | 2703:1 | 2759:1 |
| 输入力矩(新墨西哥州) | 122 | 133 | 156 | 156 | 156 | 195 | 195 | 195 | 250 |
| 输出力矩(N.m) | 4000 | 5480 | 5850 | 7020 | 18500 | 28500 | 34500 | 39000 | 50000 |
| 旋转角 | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° | 90° |
| 宽容 | °±5 | °±5 | °±5 | °±5 | °±5 | °±5 | °±5 | °±5 | °±5 |
| 蝶阀DN | 400 - 450 | 500 - 600 | 700 | 800 | 900 - 1000 | 1100 - 1200 | 1400 - 1600 | 1800 - 2000 | 2400 |
| 球阀DN | 200 | 250 - 300 | 350 | 400 | 500 | 600 | 800 | 1000 | 1200 |
| 联合维 | |||||||||
| D | 205 | 260 | 300 | 350 | 415 | 475 | 560 | 650 | 800 |
| D1 | 170 | 200 | 254 | 298 | 356 | 406 | 483 | 590 | 720 |
| D2 | 130×5 | 160×5 | 200×5 | 230×5 | 260×5 | 300×8 | 370×8 | 490×8 | 600×8 |
| n - m | 8-M14 | 8-M16 | 8-M16 | 8-M20 | 12-M20 | 12-M20 | 12-M22 | 12-M27 | 12-M30 |
| d | 40 | 50 | 70 | 80 | 90 | 110 | 130 | 160 | 200 |
| dmin-max | 38-48 | 50 - 60 | 55 - 70 | 75 - 85 | 90 - 100 | 98 - 120 | 115 - 145 | 160 - 180 | 200 - 250 |
| 关键×数量。×90° | 14×2 | 16×2 | 20×2 | 22×2 | 28×2 | 28×2 | 32×2 | 32×2 | 36×2 |
| h | 105 | 110 | 120 | 120 | 150 | 180 | 195 | 205 | 250 |
| φ | 350 | 350 | 400 | 400 | 500 | 600 | 600 | 600 | 600 |

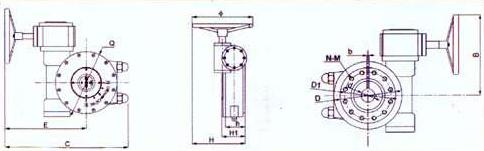

| 外形尺寸 | |||||||||
| 模型 | S6 | S7 | S8 | S9 | S10 | S11 | S12 | 向 | S14系列 |
| 一个 | 500 | 525 | 590 | 710 | 790 | 940 | 970 | 1025 | 1410 |
| B | 330 | 365 | 420 | 600 | 560 | 600 | 730 | 850 | 1080 |
| C | 470 | 515 | 550 | 630 | 820 | 850 | 1030 | 1150 | 1520 |
| E | 320 | 340 | 360 | 435 | 580 | 560 | 690 | 820 | 1020 |
| H | 290 | 300 | 350 | 400 | 425 | 450 | 480 | 520 | 600 |
| H1 | 125 | 130 | 155 | 160 | 180 | 210 | 240 | 240 | 340 |
| 问 | 250 | 300 | 340 | 410 | 480 | 590 | 690 | 840 | 1070 |
| 体重(公斤) | 45 | 58 | 90 | 116 | 195 | 300 | 600 | 1000 | 2000 |
为什么选择我们?
(1)提供OEM服务,向客户提交各种款式和最新设计;
(2)与东南亚、非洲、中东、北美、南美的主要客户合作;
(3)根据不同地区客户的需求,我们为您配套了各种款式的减速机,使我们的客户在市场上具有极大的竞争力!
(4)我们拥有超过20年的丰富经验,为客户提供高品质的产品和最专业的服务!
(5)我们可以从中国任何一个港口灵活出口货物!欢迎来电咨询!




公司优势:
1.产能大,交货期快。
2.严格的质控检验规则:所有产品出厂前必须100%通过检验。
3.提供OEM/ODM服务
4.24小时在线服务。
5.实时报价查询
6.高品质、高可靠性、产品寿命长。
7.专业厂家提供有竞争力的价格。
8.多样化,有经验的熟练工人。

质量管理体系:
在园区,产品质量和服务质量是重中之重。
我们的员工接受质量方法和原则的培训。
在组织的每一个层面,我们都致力于改善产品质量和流程。
如此深刻的承诺,帮助我们赢得了客户的信任,成为全球首选品牌。
包装和交货时间
大小:图纸
木箱/集装箱和托盘,或根据客户定制的规格。
15-25days样本。30-45天正式订单
港口:上海港/宁波港
常见问题的
常见问题:
致客户
从中国采购有利可图吗?
中国仍然是世界上最大的供应国之一。当然,你们选择的产品在你们的目标市场是有利可图的,因为中国正以具有竞争力的质量和价格向世界供应产品。
2)我需要去中国旅行才能购买产品吗?
我们为您安排好一切,为您节省机票、住宿费和差旅费。但是,如果您决定访问中国,我们将尽力为您安排愉快的住宿,使您的旅行体验愉快。
3)你们供应什么类型的产品?
广泛的工业,汽车和农业产品。每个产品都被分配给一个专门的团队。
4)我从中国采购或与你们合作的风险是什么?
基本上没有风险。我们为您采购,您可以放心与我们的检查。如果你有时间来中国,你可以在生产过程中参观我们。您可以访问我们的联系网络和销售团队。我们会对你们的产品采取严肃的行动。如果你不想旅行,你不需要旅行,因为你在中国有知识渊博的合作伙伴。
5)我的产品我自己就能找到供应商,为什么要找你?
你可以这样做。然而,你的投资会高得多。另外,你没有一个了解市场的当地合作伙伴,可以让你进入一个机会网络。
为了从中国购买你的产品,你需要有一个当地办事处与供应商签订合同,一个工程师团队,以便随时进行质量和数量检查。你需要了解原材料的来源,重要的是避免任何外购。
6)你的组织结构如何?
我们有不同的部门,每个部门专门从事每一个方面。我们可以提供物流协助,采购协助,检验协助,法律协助。
这项服务只提供给大公司吗?
不,我们相信通过第一次合作,您将会有信心继续与我们做生意,因为我们的关系建立在诚实和互利的基础上,所以将来您将扩大您的业务。我们关心你,让你比以前更强壮。一起越来越强大。
我们欢迎任何公司,从小到大,让我们一起进步…
如需更多查询,请发送电子邮件给我们
